Ersatzteile MA 615

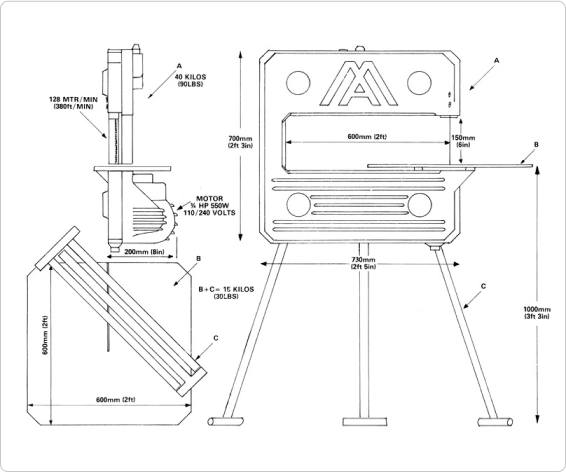

Explosionszeichnung MA 615

Explosionszeichnung MA 615 – einfach auf das Foto klicken zum Vergrößern

Explosionszeichnung MA 615

A. Rahmen
B. Umlenkrad – MA 07 – Aluminium
C. Antriebsrad – MA 06 – Aluminium
D. Schwingarm zur Aufnahme der Sägebandspannvorrichtung – MA 12
E. Sägebandspannvorrichtung – MA 11
F. Welle für Umlenkräder – MA 05
G. Halter-u. Einstellblock für obere Bandführung – MA 26
H. Obere Bandführung komplett – MA 100
I. Untere Bandführung komplett – MA 100
J. Antriebswelle komplett ( mit Lager ) – MA 04
K. Antriebswellenlager
L. Distanzscheibe – MA 36
M. Getriebezentrierer
N. Getriebedistanzhalter – MA 03
O. Getriebe – MA 02
P. Motor – MA 01
Q. Sägebandwiderlager – MA 16

Ersatzteilliste für
Bandsäge MA 615

Teile Nr. / Teilebezeichnung

MA 01 Motor
MA 02 Getriebe
MA 03 Getriebedistanzhalter
MA 04 Antriebswelle komplett (mit Lager)
MA 05 Welle für Umlenkräder
MA 06 A Antriebsrad Aluminium
MA 07 A Umlenkrad Aluminium
MA 08 Auflageband für Aluminiumräder
MA 09 Kugellager für alle Räder
MA 11 Sägebandspannvorrichtung
MA 12 Schwingarm der Sägebandspannvorrichtung
MA 13 2 Bandführungsröllchen
MA 14 Siehe MA 100 (nicht mehr einzeln lieferbar)
MA 15 Siehe MA 100 (nicht mehr einzeln lieferbar)
MA 16 Hinteres Druckstück (Sägebandwiderlager hinten)
MA 17 Sägetisch
MA 18 Tischverriegelungshebel
MA 19 Tischclips
MA 20 Satz Standbeine
MA 21 Vordere Gehäusehalbschale
MA 22 Hintere Gehäusehalbschale
MA 22 E Verschlussdeckel für Elektrik
MA 23 Mikroschalter für Gehäuse (Sicherheitsschalter)
MA 24 Gehäusescharnier
MA 25 Gehäuseclips

Explosionszeichnung MA 615

Explosionszeichnung MA 615 – einfach auf das Foto klicken zum Vergrößern

MA 26 Splitterschutz komplett
MA 27 Stoppschalter „rot“ (nur noch komplett lieferbar)
MA 29 Startschalter „grün“ (nur noch komplett lieferbar)
MA 31 Schaltschütz
MA 32 Kondensator
MA 33 Stecker mit Kabel
MA 35 Spannfeder der Sägebandspannvorrichtung
MA 36 Distanzscheibe (hinter Antriebsrad)
MA 100 Bandführung komplett (beinhaltet Teile 13/14/15). Obere und untere Bandführungen sind identisch.
MA 100 Bandführung komplett (beinhaltet Teile 13/14/15). Obere und untere Bandführungen sind identisch.
MA 173 Splint mit Kette zur Standfußsicherung
